Рельсовые передаточные тележки с кабельным токоподводом

Рельсовые передаточные тележки с кабельным токоподводом

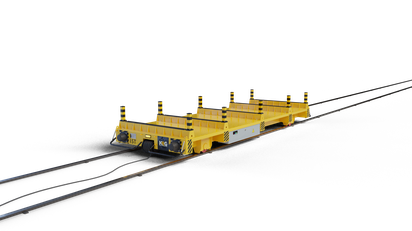

Самоходные рельсовые передаточные тележки KFG с кабельным токоподводом предназначены для перемещения тяжёлых промышленных грузов по рельсовым путям предприятия. Питание от электросети осуществляется через кабельный барабан или шлейф, обеспечивая продолжительную эксплуатацию без необходимости зарядки аккумуляторов.

  • 5- 200
    грузоподъемность, т
  • 4000- 10000
    длина, мм
  • 2350
    ширина, мм
  • 300-600 м
    высота, м
  • По согласованию
    колея, мм
  • Кабельный токопровод
    источник питания
  • 20
    скорость передвижения, м/мин
  • дистанционный или стационарный пульт
    Управление

Рельсовые тележки с кабельным барабаном

Самоходные рельсовые передаточные тележки KFG могут оснащаться кабельным барабаном или шлейфовым токоподводом для питания электрического привода от стационарной сети.

Кабельный барабан устанавливается непосредственно на транспортной платформе либо на неподвижной конструкции и обеспечивает автоматическую размотку и сматывание питающего кабеля при перемещении тележки.

В зависимости от протяжённости рельсового пути применяются различные системы кабельного токоподвода:

  • Пружинный кабельный барабан — экономичное решение для рельсовых путей длиной до 30 метров. Возврат кабеля осуществляется с помощью пружинного механизма.
  • Центральное подключение — при расположении точки питания посередине маршрута позволяет увеличить общую длину обслуживаемого пути до 60 метров.
  • Моторный кабельный барабан — применяется при большей протяжённости маршрута и обеспечивает принудительное сматывание и разматывание кабеля.

Выбор системы токоподвода определяется длиной пути, расположением точки подключения, условиями эксплуатации и характеристиками передаточной тележки.

Преимущества кабельного электропитания

Рельсовые транспортные платформы с кабельным питанием особенно востребованы на производственных участках с постоянными маршрутами перемещения грузов.

Питание от электросети позволяет эксплуатировать оборудование в течение продолжительного времени без остановок на зарядку аккумуляторов.

Отсутствие тяговых аккумуляторных батарей исключает необходимость их периодической замены и обслуживания.

При подходящих условиях эксплуатации кабельный токоподвод представляет собой экономически эффективное решение для промышленного транспортного оборудования.

Рельсовые тележки со шлейфовым токоподводом

Кабельный шлейф — один из наиболее экономичных способов электропитания рельсовых передаточных тележек.

При таком исполнении питающий кабель перемещается за тележкой по натянутому стальному тросу либо укладывается вдоль рельсового пути с использованием разматывающегося кабельного барабана.

На коротких маршрутах кабель может размещаться в специальном стальном лотке без применения барабана.

Шлейфовый токоподвод позволяет упростить конструкцию транспортной системы и сократить затраты на оборудование электропитания.

При этом его применение требует учёта особенностей производственного участка. Высоковольтные кабельные шлейфы предъявляют дополнительные требования к безопасности, а перемещение тележек по таким маршрутам предусматривает ограничения по конфигурации и пересечению рельсовых путей.

Выбор системы кабельного токоподвода

При проектировании рельсовой передаточной тележки KFG определяет оптимальную схему электропитания с учётом:

  • Протяжённости и конфигурации рельсового пути.
  • Грузоподъёмности и характеристик электрического привода.
  • Интенсивности транспортных операций.
  • Расположения точек подключения к электросети.
  • Условий прокладки и защиты кабеля.
  • Требований промышленной безопасности.

Применение подходящего типа кабельного токоподвода позволяет обеспечить надёжную работу оборудования и избежать избыточных затрат на систему электроснабжения.

Проектирование и производство рельсовых тележек KFG

Компания KFG разрабатывает и производит рельсовые передаточные тележки с кабельным питанием для предприятий машиностроения, металлургии, энергетики и других отраслей промышленности.

В зависимости от технического задания оборудование может оснащаться пружинными или моторными кабельными барабанами, шлейфовыми токоподводами и индивидуально разработанными системами управления.

Конструкция транспортной платформы, грузоподъёмность, габариты и техническое оснащение определяются условиями эксплуатации и особенностями перемещаемых грузов.

KFG выполняет разработку и изготовление промышленного рельсового транспортного оборудования под конкретные производственные задачи.
