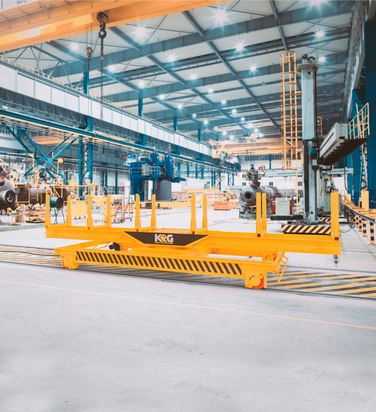

Передаточная тележка с тросовым приводом

Трос проходит через блок с одной стороны и тяговую лебедку с другой стороны. Реверсивное движение троса. Сама тележка при этом перемещается по рельсам. Обычно такие тележки применяются в покрасочных камерах, пропарочных камерах и других помещениях, где использование электрооборудования нежелательно или электрооборудование дорогостоящее. Альтернативой использования троса — использование защищенных приводов (взрывозащита, высокая защита от пыли и влаги).

Использование троса для привода тележки позволяет вынести электрооборудование за пределы камеры с нежелательным воздействием на привод. Недостаток данной системы — трос, который проходит по помещению и необходимость стационарного размещения блока и лебедки привода. Для устранения данного недостатка трос можно спрятать в приямок между рельсами. Также при большой длине рельсового пути необходимо устанавливать ролики для того, чтобы трос не провисал и не терся об пол.
